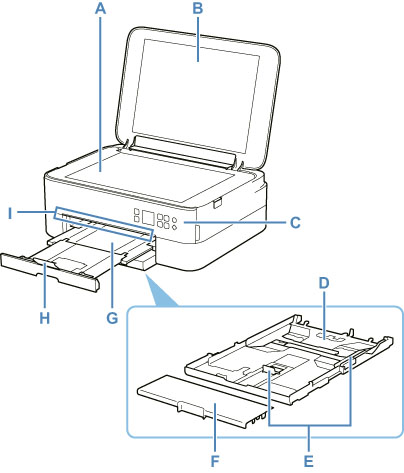

Set forfra

A: Plade

Ilæg en original her.

B: Dokumentdæksel

Åbn for at lægge en original på pladen.

C: Kontrolpanel

Bruges til at ændre printerens indstillinger eller betjene den.

Kontrolpanelet kan være skråtstillet.

• Kontrolpanel

D: Kassette

Ilæg almindeligt papir i A4, B5, A5 eller Letter-format i kassetten, og indsæt den i printeren.

• Ilægning af almindeligt papir i kassette

E: Papirstyr

Juster med højre/venstre/forreste side af papirstakken.

F: Kassettedæksel

Fjern for at lægge papir i kassetten.

G: Udbakken til papir

Udskrevet papir skubbes ud. Træk det ud før udskrivning.

H: Støtte til udbakken

Åbn for støtte papir, der skubbes ud.

I: Statuspanel

Lyser eller blinker for at angive, at printeren fungerer, eller hvis der opstår en fejl.

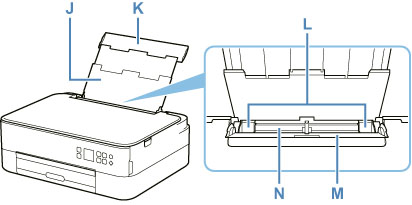

J: Papirstøtte

Træk ud for at lægge papir i den bagerste bakke.

K: Dæksel til bagerste bakke

Åbn for at lægge papir i den bagerste bakke

L: Papirstyr

Juster med begge sider af papirstakken.

M: Arkføderdæksel

Forhindrer genstande i at falde ned i arkføderen.

Åbn det for at placere papirstyrene, og luk det inden udskrivning.

N: Bagerste bakke

Ilæg papir her. Der kan ilægges to eller flere ark af samme format og type samtidig, som automatisk fremføres et ark ad gangen.

• Ilægning af almindeligt papir/fotopapir i bagerste bakke
• Ilægning af konvolutter i den bagerste bakke
